EDS-G4012 系列
12G 全千兆网管型二层工业以太网交换机,802.3bt PoE 可选
特性与优势
- 无风扇,支持 -40 至 75°C 工作温度(-T 型号)
- 支持 IEEE 802.3bt PoE,单端口输出高达 90 W
- 通过支持高达 2.5 Gbps 的光纤 SFP 插槽增加带宽能力
- 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 50 ms @ 250 台交换机),以及 RSTP/STP 网络冗余
- 多种电源输入选项,可灵活部署
- 紧凑而灵活的外壳设计,适合狭窄空间
- MXview One 轻松实现可视化的工业网络管理
- 通过 IEC 62443-4-2 SL2 认证
认证
EDS-G4012 系列配备 12 个千兆以太网端口和多达四个 1 Gbps 或 2.5 Gbps SFP 插槽,非常适用于将现有网络升级至千兆速率,或者构建新的全千兆骨干网络。此系列还配备 8 个 10/100/1000BaseT(X) IEEE 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口选件型号,用于连接高带宽需求的 PoE 设备。
Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术,增强了系统可靠性和骨干网络可用性。EDS-G4012 系列专为严苛要求的应用而设计,例如:视频和过程监控、ITS 和 DCS 系统。
EDS-(G)4000 系列型号已通过 IEC 62443-4-2 SL2 认证,可帮助客户满足工业网络的安全要求。
- IEC 62443-4-2 SL2 工业网络安全认证
- 12 个千兆端口 + 2.5 Gbps SFP 上行链路
- IEEE 802.3bt PoE,单端口高达 90 W
- Turbo Ring 和 Turbo Chain 自愈时间 < 50 ms
- 无风扇宽温设计:-40 至 75°C
- 模块化电源:LV、HV、LVA、LVB 四选项
- 全面管理:SNMP、Web、Telnet/CLI、MXview One
- 高级安全:ACL、SSH/SSL、RADIUS、TACACS+、DHCP Snooping
以太网接口
| 10/100/1000BaseT(X) 端口(RJ45) | EDS-G4012-4GC:8 个;EDS-G4012-8P-4QGS:8 个 PoE 端口 |
|---|---|
| Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP) | EDS-G4012-4GC:4 个 |
| 1000/2500BaseSFP 插槽 | EDS-G4012-8P-4QGS:4 个 |
| PoE 标准 | IEEE 802.3af (PoE)、802.3at (PoE+)、802.3bt;单端口最高 90 W |
| 标准 | IEEE 802.3/802.3u/802.3ab/802.3z/802.3bz/802.3x/802.3ad/802.1Q/802.1D-2004/802.1w/802.1p/802.1X |
以太网软件特性
| 工业协议 | EtherNet/IP、Modbus TCP、PROFINET IO Device |
|---|---|
| 管理 | IPv4/IPv6、DHCP Server/Client、ARP、LLDP、端口镜像、SMTP、SNMPv1/v2c/v3、RMON、TFTP、HTTP、HTTPS、Telnet、Syslog |
| 冗余协议 | STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合、MRP、MSTP |
| 安全 | 广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、ACL、DHCP Snooping |
| 对时服务 | SNTP、NTP Server/Client、IEEE 1588v2 PTP(IEEE 1588 Default 2008、IEC 61850-9-3-2016、IEEE C37.238-2017) |
交换特性
| MAC 地址表大小 | 16 K |
|---|---|
| 巨型帧大小 | 9.216 KB |
| 最大 VLAN 数量 | 256 |
| 优先级队列 | 4 |
| 数据包缓冲区大小 | 1 MB |
串口界面
| Console 端口 | RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1) |
|---|
输入/输出接口
| 报警功能通道 | 1,纯电阻性负载:1 A @ 24 VDC |
|---|---|
| 数字输入 | 1 通道;+13 至 +30 V 表示状态 1,-30 至 +3 V 表示状态 0;最大 8 mA |
| 按钮 | 复位按钮 |
DIP 开关配置
| DIP 开关 | Turbo Ring、Master、耦合器、预留 |
|---|
电源参数
| 输入电压(LV/LV-T) | 12/24/48 VDC,冗余双电源输入 |
|---|---|
| 输入电压(HV/HV-T) | 110/220 VDC/VAC,单一电源输入 |
| 输入电压(LVA/LVA-T) | 48 VDC,冗余双电源输入 |
| 输入电压(LVB/LVB-T) | 12/24/48 VDC,冗余双电源输入 |
| PoE 总功率(LVA) | 最大 240 W(PD 总功耗 @ 48 VDC) |
| PoE 总功率(LVB) | 最大 180 W @ 48 VDC;150 W @ 24 VDC;62 W @ 12 VDC |
| 单端口最大 PoE 输出 | 90 W |
| 过载电流保护 / 反接保护 | 均支持 |
机械特性
| 外壳 | 金属 |
|---|---|
| IP 等级 | IP40 |
| 尺寸 | 55 x 140 x 122.5 mm(2.17 x 5.51 x 4.82 英寸) |
| 重量 | EDS-G4012-4GC:881.5 g(1.94 lb);EDS-G4012-8P-4QGS:972 g(2.14 lb) |
| 安装 | 导轨式安装、壁挂式安装(带可选套件) |
工作环境
| 工作温度 | 标准:-10 至 60°C;宽温:-40 至 75°C |
|---|---|
| 相对湿度 | 5 至 95%(非冷凝) |
安规认证
| 工业网络安全 | IEC 62443-4-2 SL2 |
|---|---|
| 安全 | UL 61010-2-201、EN 62368-1 (LVD) |
| EMC/EMI | EN 55032/35、EN 61000-6-2/-6-4、CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD(接触:8 kV;空气:15 kV);IEC 61000-4-3 RS(80 MHz-1 GHz:20 V/m);IEC 61000-4-4 EFT(电源:4 kV;信号:4 kV);IEC 61000-4-5 Surge(电源:4 kV;信号:4 kV);IEC 61000-4-6 CS(10 V);IEC 61000-4-8 PFMF |
| 海事(LV/PoE 型号) | DNV、ABS、NK、LR |
| 轨道交通 / 交通控制 / 变电站 | EN 50121-4 / NEMA TS2 / IEC 61850-3、IEEE 1613 Class 1 |
| 振动 / 冲击 / 自由落体 | IEC 60068-2-6 / IEC 60068-2-27 / IEC 60068-2-32 |
MTBF
| EDS-G4012-4GC-LV/LV-T | 867,981 小时 |
|---|---|
| EDS-G4012-4GC-HV/HV-T | 456,870 小时 |
| EDS-G4012-8P-4QGS-LVA/LVA-T | 799,780 小时 |
| 标准 | Telcordia SR-332 |
保修
| 保修期限 | 5 年 |
|---|

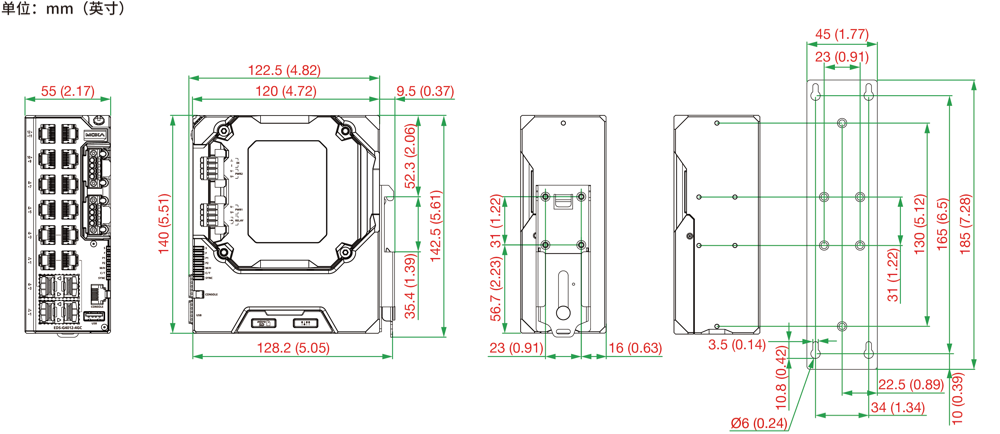

尺寸
软件、固件与驱动
| 文件名 | 类型 | 版本 | 操作系统 | 发布日期 |
|---|---|---|---|---|
| EDS-G4012-series-firmware-v4.1.rom | 固件 | v4.1 | — | 2024-06-26 |
| EDS-G4012-series-mib-package-v4.1.zip | 软件包 | v4.1 | — | 2024-06-26 |
| EDS-G4012-series-eds-package-v1.0.zip | 软件包 | v1.0 | — | 2024-04-24 |
支持文件
| 文件名 | 类型 | 版本 | 发布日期 |
|---|
订购信息
| 型号 | 10/100/1000BaseT(X) | Combo 端口 | PoE 端口 | 1000/2500BaseSFP | 工作电压 | 电源模块 | 工作温度 |
|---|---|---|---|---|---|---|---|
| EDS-G4012-4GC-LV | 8 | 4 | — | — | 9.6 至 60 VDC | PWR-100-LV | -10 至 60°C |
| EDS-G4012-4GC-LV-T | 8 | 4 | — | — | 9.6 至 60 VDC | PWR-100-LV | -40 至 75°C |
| EDS-G4012-4GC-HV | 8 | 4 | — | — | 88-300 VDC / 85-264 VAC | PWR-105-HV-I | -10 至 60°C |
| EDS-G4012-4GC-HV-T | 8 | 4 | — | — | 88-300 VDC / 85-264 VAC | PWR-105-HV-I | -40 至 75°C |
| EDS-G4012-8P-4QGS-LVA | — | — | 8 PoE | 4 | 44-57 VDC | PWR-101-LV-BP-I | -10 至 60°C |
| EDS-G4012-8P-4QGS-LVA-T | — | — | 8 PoE | 4 | 44-57 VDC | PWR-101-LV-BP-I | -40 至 75°C |
| EDS-G4012-8P-4QGS-LVB | — | — | 8 PoE | 4 | 12-57 VDC | PWR-103-LV-VB-I | -10 至 60°C |
| EDS-G4012-8P-4QGS-LVB-T | — | — | 8 PoE | 4 | 12-57 VDC | PWR-103-LV-VB-I | -40 至 75°C |
